后续会负责远程对接微服务的具体实现，在准备微服务那边的基础内容之前，先对新设计的RPC框架进行梳理，看看具体的逻辑是什么

📝 框架

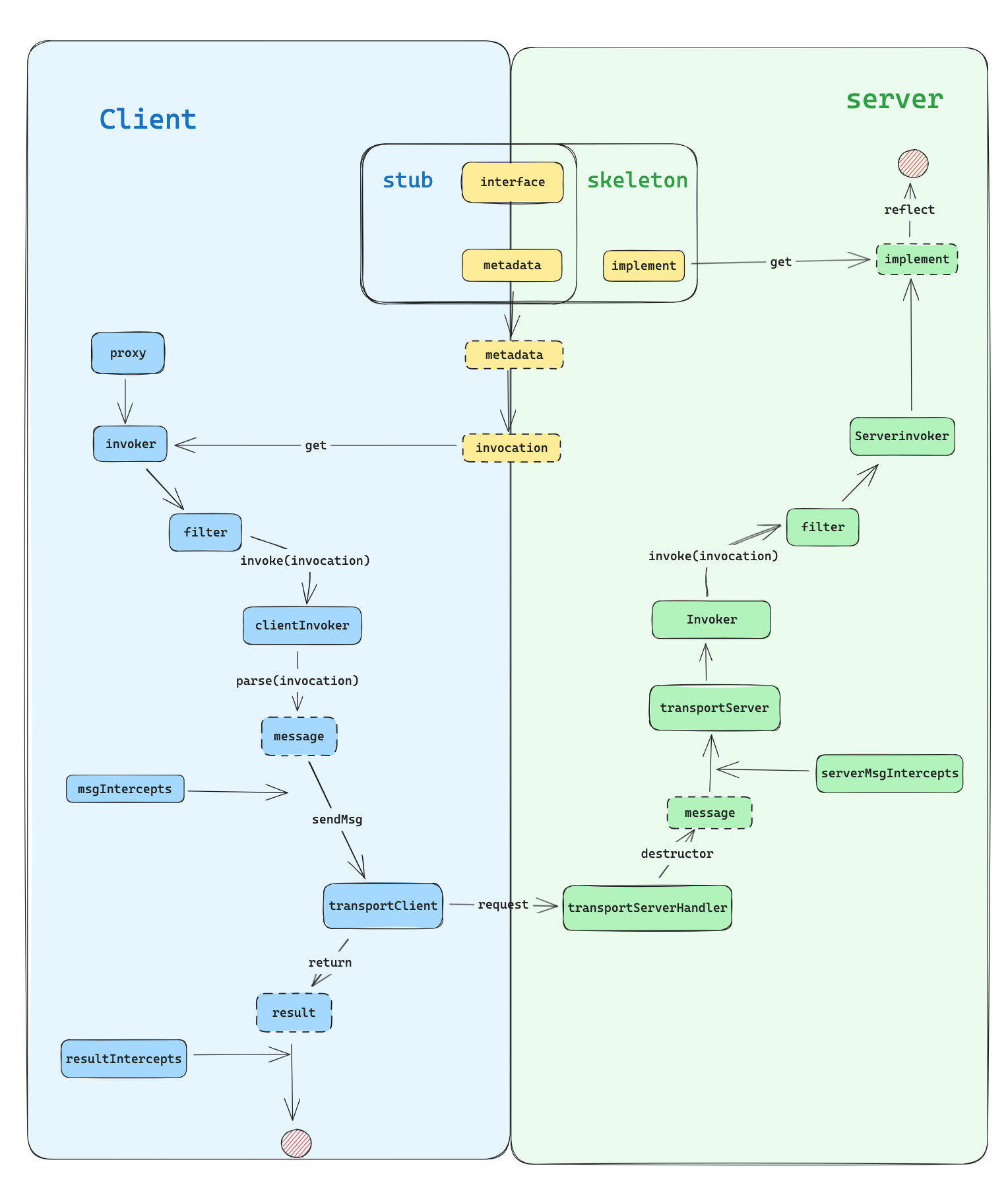

整体框架图如下：

Untitled

Client

基础数据

java

public class Stub<T> {

    private String serviceName;

    private Class<T> serviceClass;

    private final Map<AnyKey<?>, MetaData> metaDataMap = new HashMap<>();

    private T proxy;
}

stub是干什么的？——合理猜测，正常来讲stub是存根，可能存放服务端的地址信息，再将客户端的请求参数打包成网络消息，然后通过网络远程发送给服务方

stub怎么用——目前在代码中看，只有注册服务的时候创建了对应的Stub

java

private void registerService(MetaData metaData) {

        String serviceName = metaData.getService();
        StringKey serviceNameKey = StringKey.of(serviceName);

        Class<?> serviceClass = metaData.getProxyClass();
        ClassKey serviceClassKey = ClassKey.of(serviceClass);

        Function<AnyKey<?>, Stub<?>> serviceFunc = anyKey -> Stub.of(serviceName, serviceClass);

        Stub<?> service = serviceMap.computeIfAbsent(serviceNameKey, serviceFunc);
        serviceMap.putIfAbsent(serviceClassKey, service);

        service.addMetaData(metaData);
    }

再往上看，什么时候注册服务

java

public <T> void registerStub(Class<T> stubClass) {
        Method[] methods = stubClass.getMethods();
        Arrays.stream(methods)
                .map((method) -> parser.parse(stubClass, method))
                .filter(Objects::nonNull)
                .forEach(this::registerService);
    }

总结一下，在ServiceStubPool中注册一个存根类，这个方法获取给定存根类的所有方法，使用提供的解析器进行解析，并将结果的元数据注册到ServiceStubPool中。

再详细点就是：

获取**stubClass类中的所有方法，通过getMethods()方法得到Method数组，对每个方法，通过parser.parse(stubClass, method)**进行解析
parser包含两种
- HttpMetaDataParser ：http形式的解析器
- WorkV2MetaDataParser ：更像是一个兼容包装，如果方法没有Service注解，就走WorkV1MetaData 的兼容逻辑，走WorkV1Invocation 的兼容调用逻辑
- 兼容逻辑介绍：
  - Invocation :存储新的调用的原始信息，包路径：com.fr.workspace.rpc.invocation
  - WorkV1Invocation ：内部存放了com.fr.rpc.Invocation 的Invocation，这玩意是旧RPC的调用，走兼容等于走旧的RPC调用的逻辑
将解析出来的元数据（包含新的，也可能包含兼容的）一个个注册进去ServiceStubPool ，形成一个具体调用Map

[x] 服务端 HTTPPaser中Endpoint是干啥的，RequestMapping可以用来接受请求，那Endpoint是干啥的
- Endpoint注解只是标记，作定位符使用，关键还是在request注解

元数据存储的是一次服务的行为

服务名称
中止点
代理的类
方法
参数的类型与返回的类型
发送接收的方案mode
额外的其他属性Attributes（暂不确定有啥用，只是保留扩展）

java

public class MetaData {
    private String service;
    private String endpoint;
    private Class<?> proxyClass;
    private Method method;
    private Type[] parameterTypes;
    private Type returnType;
    private TransferMode sendMode = TransferMode.Common;
    private TransferMode retMode = TransferMode.Common;
    private Attributes attributes = new Attributes();

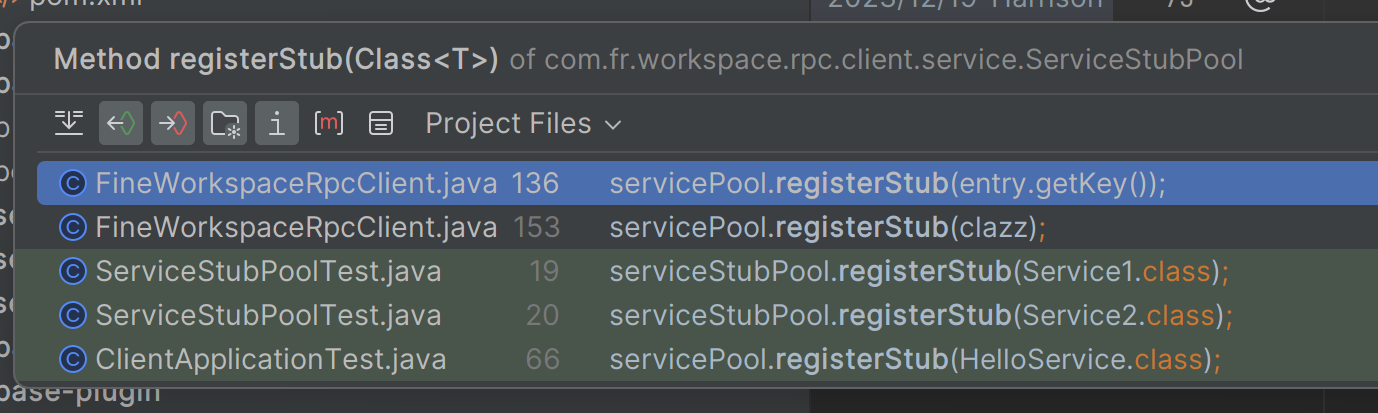

那么什么时候会在pool中注册一个存根类呢？

Untitled

主要是两个时机

一个是创建RPC客户端的时候，会创建服务存根池，将FineObjectPool 中的已有服务都解析存入服务池
另一个是后续添加的时候，同步添加到存根池

看上去其实就是连接的时候会将当前已有的RPC服务都处理一遍加进来，后续如果有注册也会同步做添加处理

**小结：**创建RPC客户端的时候会同步创建服务存根池，将当前的可用的服务调用都存进来，实现了新的RPC方式就存MetaData ，不然就存兼容的 WorkV1MetaData ，整体封装好后，一个RPCClient就包含了所有可用服务的具体信息，后续调用的时候走的Invocation也都是各自已经处理好的新老逻辑

具体调用

基础的stub了解差不多了，就要开始看具体的调用逻辑了，目前来看，stub更像是将服务抽象成metadata，封装好整个基础属性，后续调用大概率还是走的proxy

客户端协议（Protocol）

java

HttpProtocol protocol = HttpProtocol
                .newBuilder()
                .withContext(new RpcContext(id))
                .withMsgParser(new WorkV2MsgParser(new HttpTransportMessageParser()))
                .withClientProvider(transportClients)
                .withFilterChain(FilterChain.create(new MetricFilter(), new AsyncFilter()))
                .withInterceptors(
                        // http-jdk-rpc
                        create4WorkV1(),
                        // http-json-raw
                        create4JsonRaw(),
                        // http-json-rpc
                        create4JsonRpc()
                )
                .build();

创建RPCClient的时候，会同步创建客户端协议并注册进客户端内

创建客户端协议的主要流程

利用建造者模式去构造协议
利用上下文的唯一ID去构造RPC上下文
构造消息解析器
1. 当前只有HttpTransportMessageParser，会根据不同的传输模式（正常RPC、Stream、IO）有不同的处理
2. WorkV2MsgParser更像是做了个包装，完善HTTPMessage整体调用的逻辑（为啥不在里面的parser就做好？存疑）
注册传输客户端，用来发送，关闭数据
创建过滤链

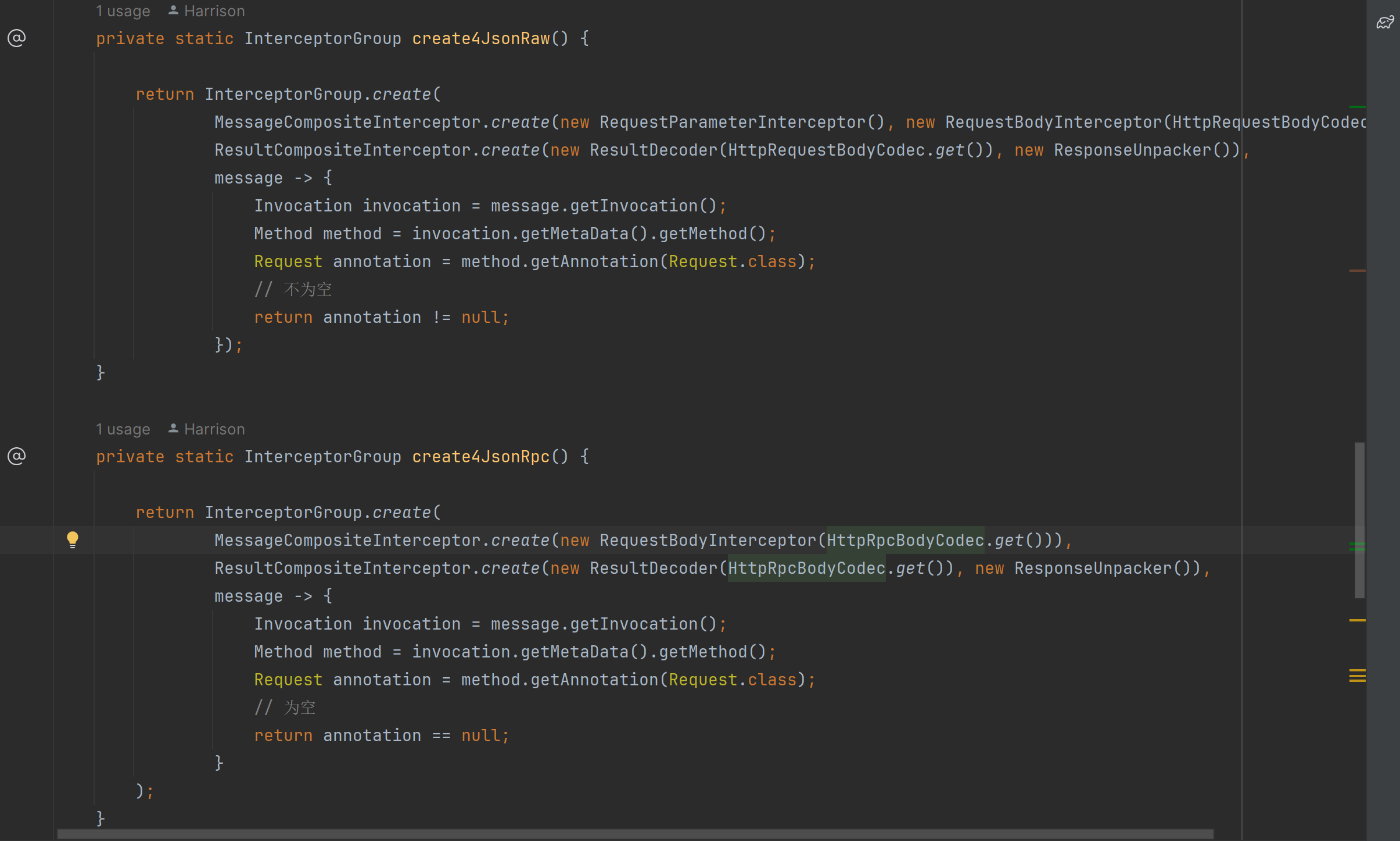

注册拦截组
1. *create4WorkV1*() ：兼容, Service 注解如果没有就accept
2. *create4JsonRaw ：*Request 注解是否存在，存在就accept（raw指的是啥）
3. *create4JsonRpc ：*Request 注解不存在就accpet

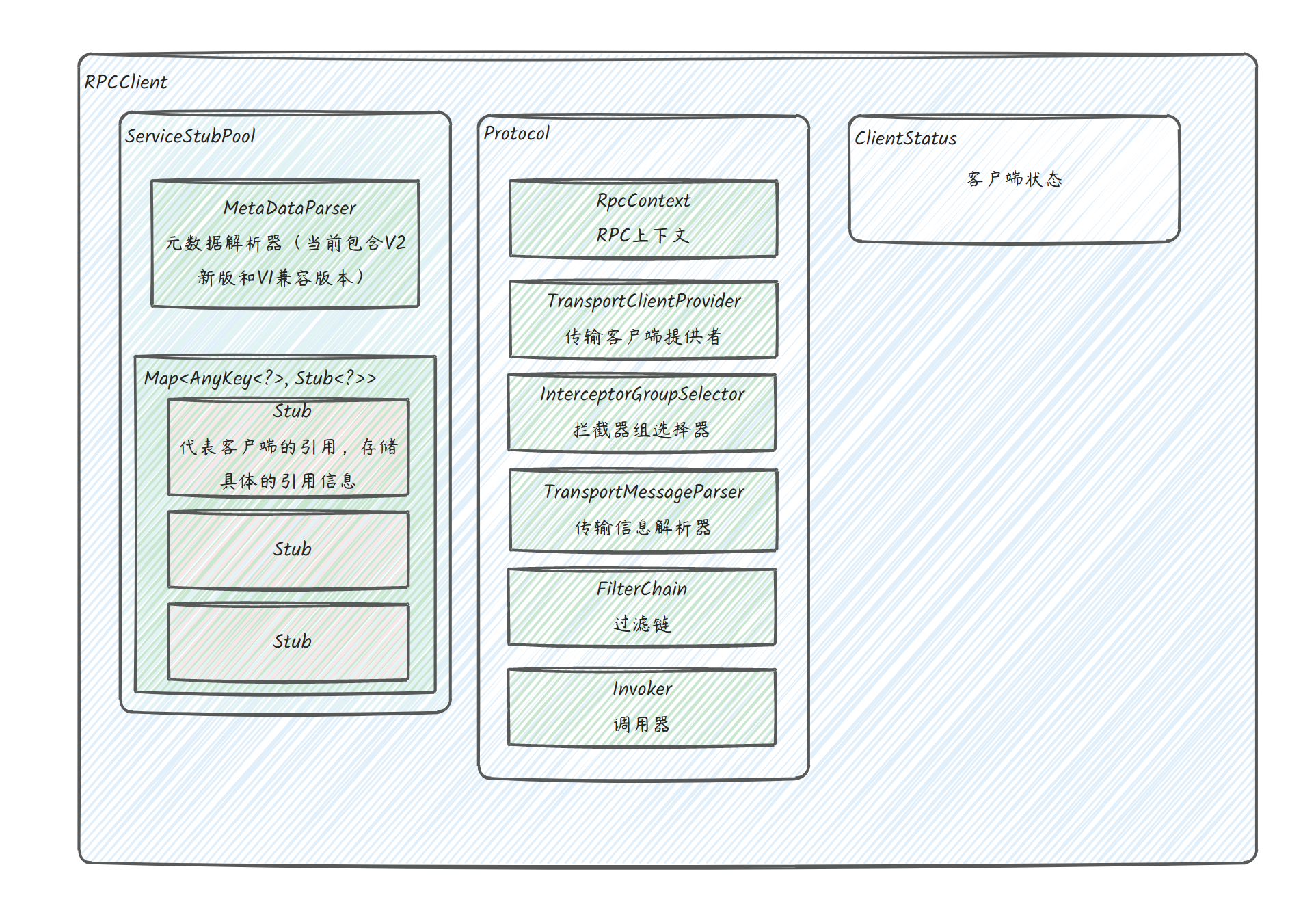

到目前为止，RPCClient的结构大概就清晰了

Untitled

如何获取服务

java

public <T> T getService(String serviceName) {

        Stub<T> stub = (Stub<T>) stubPool.getStub(serviceName);
        return ServiceStubProxy.proxy(stub, new ServiceInvocationHandler(stubPool, protocol));
    }

public <T> T getService(Class<T> clazz) {

        Stub<T> stub = stubPool.getStub(clazz);
        return ServiceStubProxy.proxy(stub, new ServiceInvocationHandler(stubPool, protocol));
    }

目前看提供了两个获取Service的方式

一种是通过服务的名称来获取
另一种是直接通过获取服务的Class来获取对应的服务

获取Service的流程大概如下

从RPC客户端的服务池里面拿到我们封装好的服务存根
根据RPC客户端的客户端协议和服务池来包装服务调用拦截（处理）器
ServiceStubProxy 进行组装调用
- 组装的时候会根据客户端协议来组装clientInvoker ，其中包含了具体FineClientInvoker（最后调用），以及FineClientInvoker 前的拦截链路
- 构造invoker的时候会利用filterChain过滤器链，链式传递 Invocation, 并在过滤器中处理业务逻辑
java
```
public Invoker invoker() {
        return filterChain.origin(new FineClientInvoker(this)).build();
}
```

📌 构造invoker的过程详细如下：
new一个客户端调用器，位于调用链的最后一个，负责
1. 获取发送客户端
2. 拼凑信息
3. 发送、收取
4. 处理响应
origin 设置起始 Invoker 对象

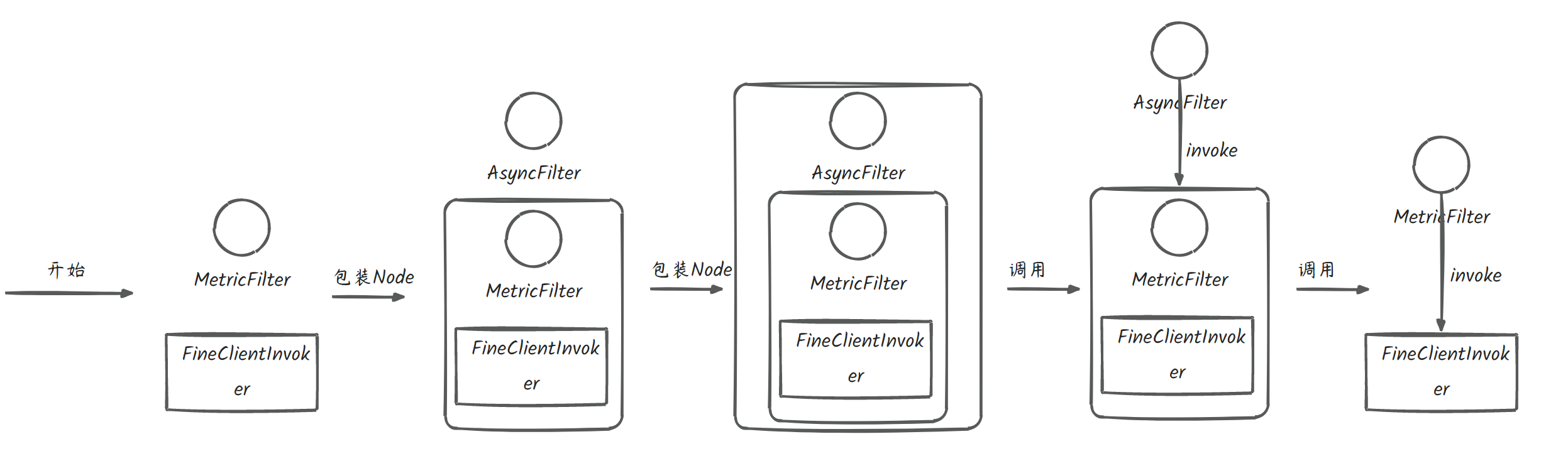

build 构造如下链路，实际上就是先注册的filter后执行

FineClientInvoker具体的invoke逻辑（使用给定的调用调用远程方法）

java

public Result invoke(Invocation invocation) throws Exception {

        try {
            // get channel
            TransportClient channel = this.clientProvider.getClient();

            // genTemplate
            Message message = messageParser.parse(invocation);

            // interceptor select
            InterceptorGroup group = interceptorSelector.select(message);

            // intercept msg
            MessageInterceptor msgInterceptor = group.getMsgInterceptor();
            msgInterceptor.intercept(message);

            // 通过数据管道 发送/获取 结果
            Result result = channel.send(message);

            // intercept result
            ResultInterceptor resultInterceptor = group.getResultInterceptor();
            resultInterceptor.intercept(result);

            return result;
        } catch (FuncException sre) {
            return new CommonResult(sre.getCause());
        } catch (Throwable e) {
            return new CommonResult(e);
        }
    }

先通过TransportClient来获取通道
获取具体的信息
拦截组匹配
信息处理
通过channel发送/获取结果
拦截结果并处理
返回结果

client总结

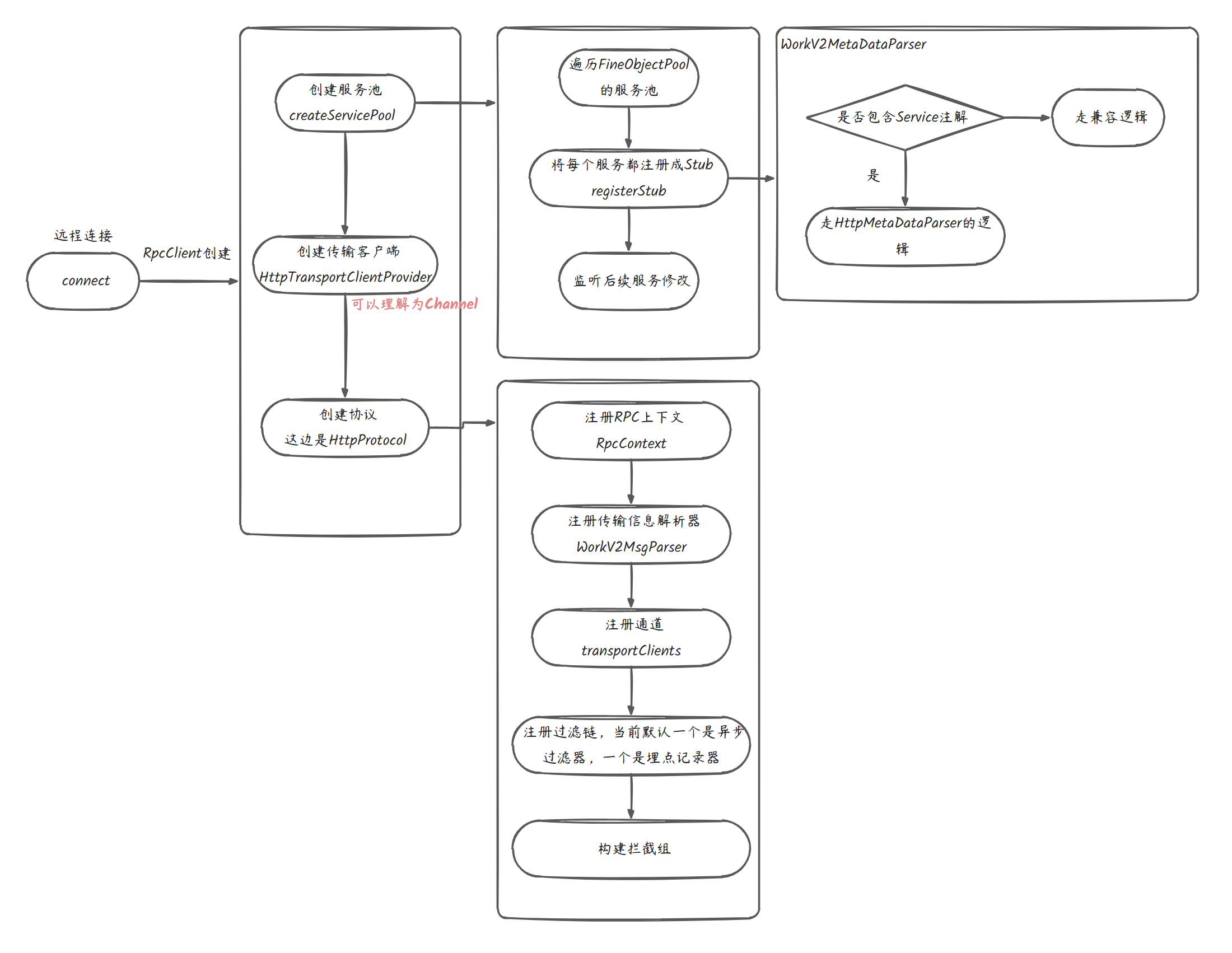

连接过程

Untitled

有Service注解而无Request注明方法，则走新RPC
有Service注解并有Request注明方法，走HTTP
无Service，走兼容

Untitled
